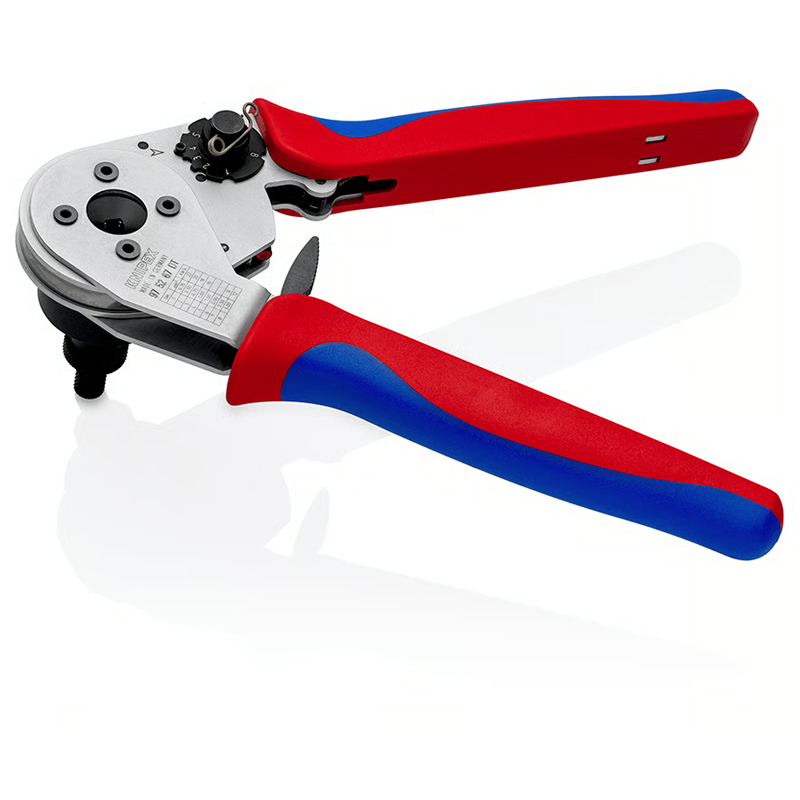

Clește de sertizare cu patru mandrine Knipex 97 52 67 DT pentru contacte DEUTSCH

Knipex 97 52 67 DT este un clește profesional de sertizare cu patru mandrine, proiectat special pentru sertizarea contactelor cilindrice prelucrate, tip pin și bucșă, din seriile DEUTSCH produse de TE Connectivity.

Cu o capacitate de sertizare cuprinsă între 0,35 și 3,0 mm², echivalentă cu AWG 22–12, cleștele acoperă o gamă largă de contacte utilizate în instalațiile electrice auto, utilaje agricole, vehicule comerciale, echipamente industriale, instalații marine și alte aplicații expuse la vibrații, praf, umezeală sau solicitări mecanice.

Cele patru mandrine se deplasează sincron și formează opt amprente uniforme în jurul contactului, prin sistemul de sertizare 4/8-Indent. Astfel se obține o deformare controlată și simetrică a zonei de sertizare, pentru o conexiune electrică stabilă și rezistentă mecanic.

Proiectat pentru contactele DEUTSCH de la TE Connectivity

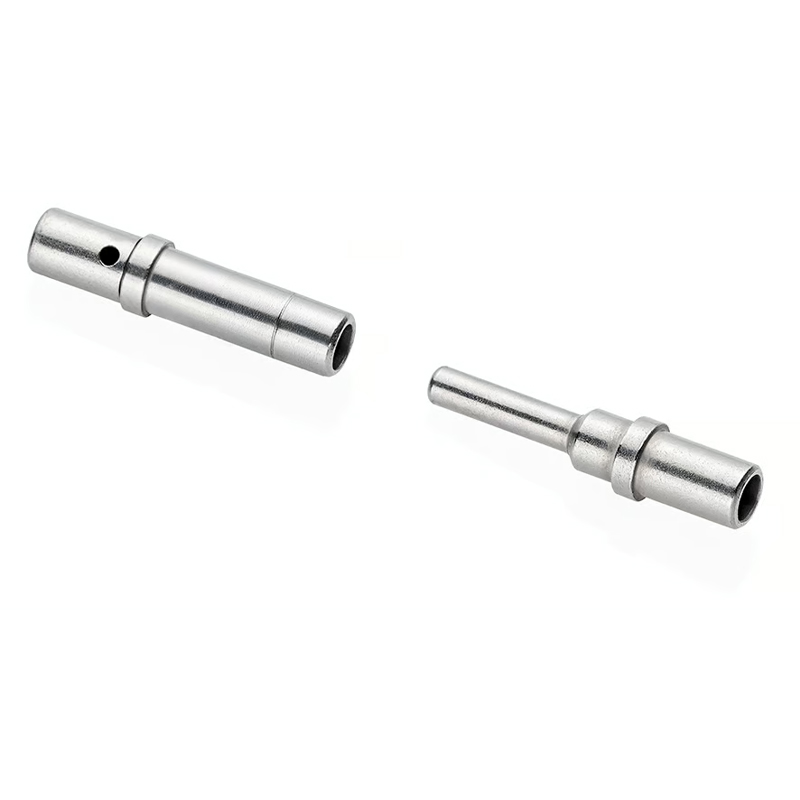

Cleștele Knipex 97 52 67 DT este destinat contactelor cilindrice prelucrate, tip pin și bucșă, utilizate în conectorii DEUTSCH de la TE Connectivity.

Este compatibil cu seriile de conectori:

• AEC;
• DRB;
• DRC;
• DT;
• DTHD;
• DTM;
• DTP;
• DTV;
• HD10;
• HD30;
• HDP20;
• STRIKE;
• Jiffy Splice.

Datorită gamei extinse de compatibilitate, cleștele poate fi utilizat în numeroase instalații electrice profesionale în care sunt necesare conexiuni compacte, rezistente la vibrații și reproductibile.

Produsul este destinat contactelor DEUTSCH prelucrate prin strunjire. Nu trebuie confundat cu un clește pentru contacte ștanțate, contacte Faston, papuci tubulari sau terminale izolate standard.

Sertizare radială cu patru mandrine și opt amprente

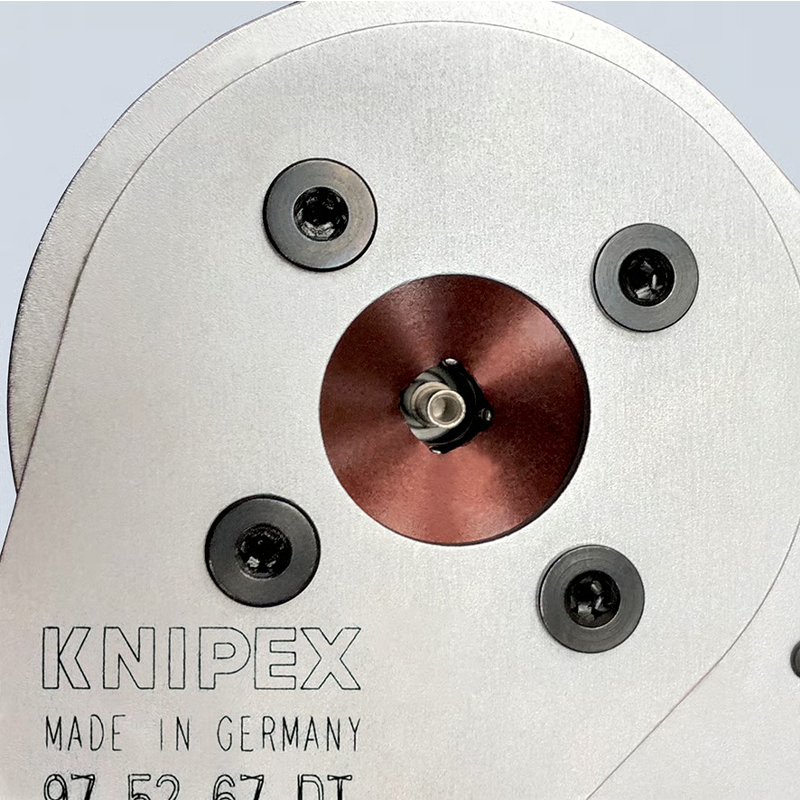

La acționarea mânerelor, cele patru mandrine pătrund simultan și uniform din patru direcții în zona de sertizare a contactului.

Fiecare mandrină formează două amprente, rezultând în total opt puncte de deformare distribuite uniform în jurul contactului.

Această geometrie 4/8-Indent contribuie la:

• comprimarea uniformă a conductorului;
• centrare precisă în interiorul contactului;
• reducerea riscului de deformare neuniformă;
• rezistență mecanică ridicată;
• contact electric stabil;
• rezultate repetabile de la o sertizare la alta.

Sertizarea radială este utilizată frecvent pentru contactele cilindrice prelucrate, unde este necesară comprimarea conductorului din mai multe direcții.

Capacitate de sertizare între 0,35 și 3,0 mm²

Knipex 97 52 67 DT poate fi utilizat pentru conductoare cu secțiuni cuprinse între:

• 0,35 mm²;
• 3,0 mm².

În sistemul american, intervalul corespunde aproximativ dimensiunilor AWG 22–12.

Această capacitate permite utilizarea cleștelui pentru circuite de semnal, senzori, sisteme de comandă, alimentări auxiliare și circuite electrice cu secțiuni mai mari, în funcție de contactul DEUTSCH selectat.

Pentru o sertizare corectă trebuie respectată combinația recomandată dintre:

• secțiunea conductorului;
• dimensiunea contactului;
• tipul conectorului;
• poziția selectorului;
• adâncimea de sertizare.

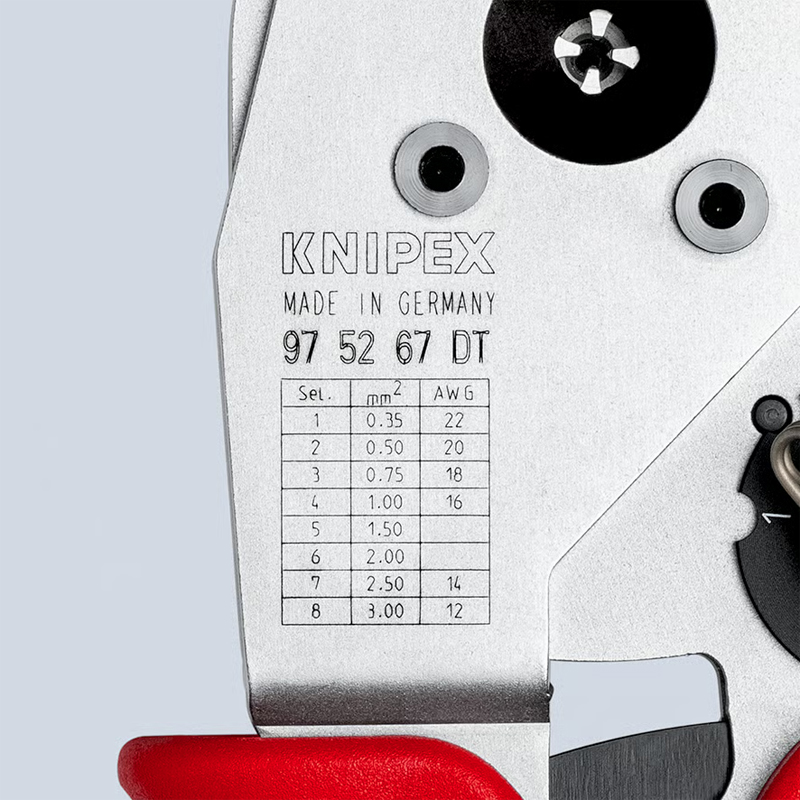

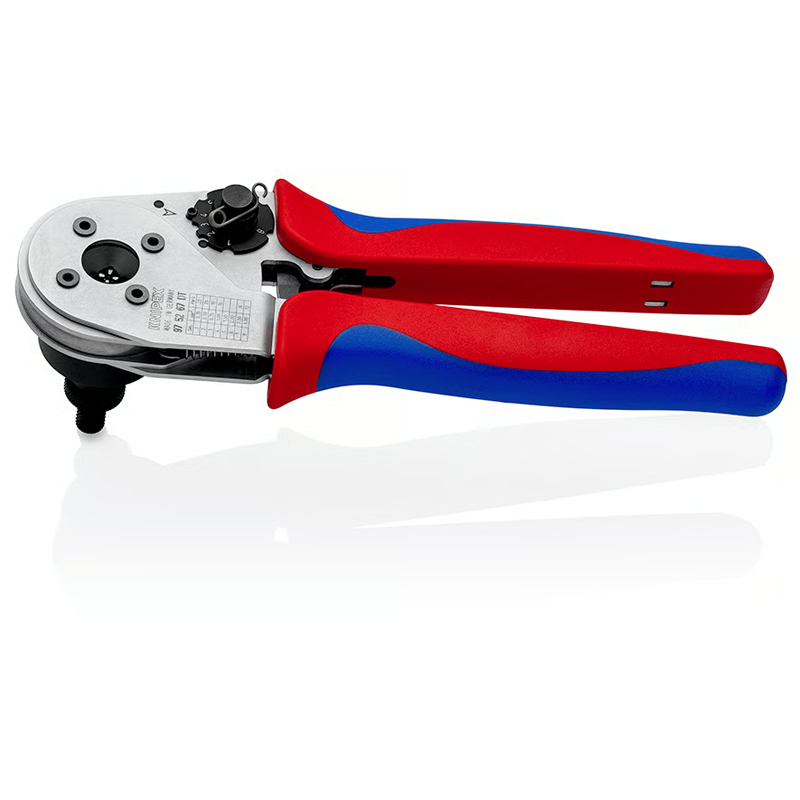

Selector cu opt poziții pentru reglarea adâncimii

Cleștele este prevăzut cu un disc de reglare cu opt poziții, utilizat pentru setarea adâncimii de pătrundere a mandrinelor.

Valorile sunt clar inscripționate pe corpul cleștelui, astfel încât operatorul poate identifica rapid setarea necesară.

Reglarea corectă a adâncimii este importantă deoarece:

• o sertizare insuficientă poate produce o conexiune slabă;
• o sertizare excesivă poate deteriora contactul sau conductorul;
• diferitele dimensiuni de contact necesită adâncimi diferite;
• rezultatul trebuie să respecte specificațiile producătorului contactelor.

Poziția selectorului trebuie aleasă conform instrucțiunilor Knipex și documentației tehnice a contactului DEUTSCH utilizat.

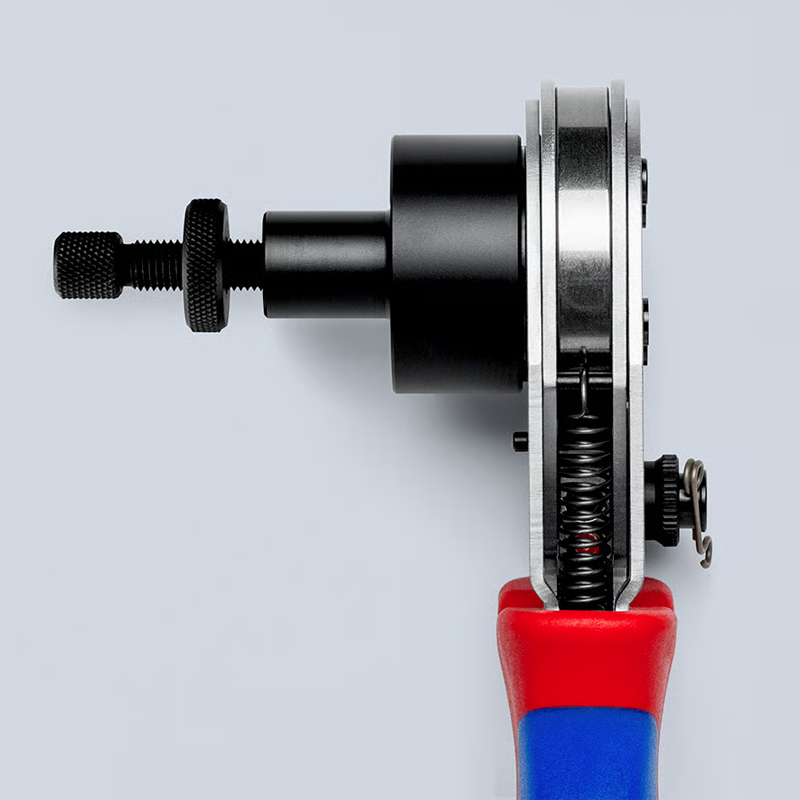

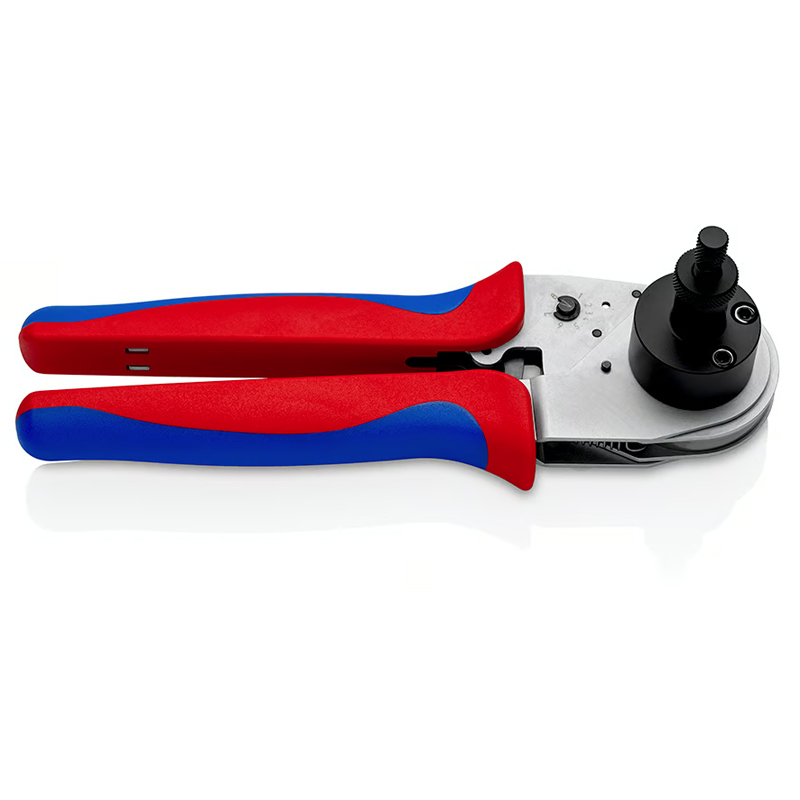

Locator universal pentru diferite lungimi de contact

Locatorul universal permite poziționarea precisă a contactului în zona de sertizare.

Acesta poate fi reglat pentru diferite lungimi de contacte și ajută la menținerea contactului în poziția corectă pe durata întregului ciclu de lucru.

Avantajele locatorului universal includ:

• poziționare reproductibilă;
• adaptare la mai multe lungimi de contacte;
• reducerea riscului de sertizare într-o zonă greșită;
• introducere mai rapidă a contactului;
• rezultate constante în lucrările repetitive.

Poziția locatorului poate fi ajustată și fixată pentru contactul utilizat, ceea ce simplifică lucrul în serie.

Mecanism cu finalizare forțată a ciclului de sertizare

Knipex 97 52 67 DT dispune de un mecanism integrat care obligă operatorul să finalizeze ciclul de sertizare înainte ca cleștele să se deschidă.

Acest sistem contribuie la evitarea sertizărilor incomplete și la păstrarea unei calități constante.

Mecanismul oferă:

• repetabilitate ridicată;
• proces de lucru controlat;
• reducerea erorilor de operare;
• siguranță mai mare în lucrările de serie;
• finalizarea completă a fiecărui ciclu.

În cazul poziționării incorecte a contactului sau al unei situații neprevăzute, cleștele dispune de deblocare de urgență.

Deblocarea de urgență nu trebuie utilizată ca metodă normală de deschidere, ci numai atunci când ciclul nu poate fi continuat în siguranță.

Efort manual redus prin transmisia cu pârghie

Mecanismul de pârghii reduce forța care trebuie aplicată de operator pentru realizarea sertizării.

Această construcție este importantă în lucrările repetitive, în care un clește convențional poate produce oboseală la nivelul mâinii și antebrațului.

Designul ergonomic include:

• deschidere optimizată a mânerelor;
• transmisie eficientă a forței;
• mânere confortabile multicomponent;
• priză stabilă;
• efort manual redus;
• control bun pe durata ciclului de sertizare.

Lungimea de 230 mm oferă un raport bun între forța de acționare și controlul precis asupra sertizării.

Calitate constantă pentru lucrările repetitive

Cleștele este potrivit atât pentru lucrări individuale, cât și pentru realizarea repetată a unor cablaje sau instalații electrice.

Prin combinarea celor patru mandrine sincronizate, a selectorului cu opt poziții, a locatorului universal și a mecanismului cu finalizare forțată, Knipex 97 52 67 DT contribuie la obținerea unor rezultate uniforme.

Acest lucru este important în aplicații precum:

• fabricarea cablajelor;
• reparații auto;
• mentenanță industrială;
• instalarea senzorilor;
• refacerea conexiunilor electrice;
• echiparea utilajelor;
• prototipuri și serii mici;
• intervenții mobile de service.

Verificarea calibrării cu calibre Go/NoGo opționale

Pentru verificarea stării și calibrării cleștelui sunt disponibile separat două calibre de control:

• Knipex 97 59 67 1 – calibru limită „Go”;
• Knipex 97 59 67 2 – calibru limită „NoGo”.

Calibrul Go trebuie să poată intra în zona verificată, iar calibrul NoGo nu trebuie să intre.

Prin această verificare se poate determina rapid dacă adâncimea de sertizare se află în limitele admise.

Calibrele sunt utile în special pentru:

• controlul periodic al sculelor;
• ateliere cu proceduri de calitate;
• producția de cablaje;
• mentenanță preventivă;
• documentarea verificărilor;
• evitarea utilizării unui clește decalibrat.

Calibrele Go și NoGo nu sunt incluse în echiparea standard și trebuie comandate separat.

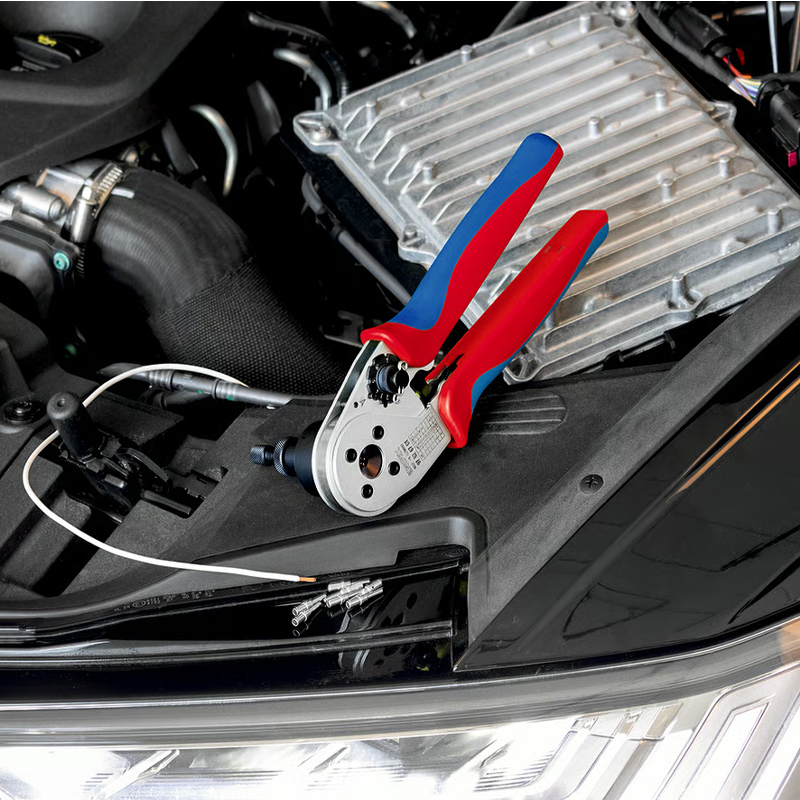

Aplicații în industria auto

Conectorii DEUTSCH sunt utilizați frecvent în instalațiile electrice ale vehiculelor și utilajelor deoarece pot oferi protecție bună împotriva prafului, umidității, vibrațiilor și contaminării, atunci când sunt selectați și montați corect.

Knipex 97 52 67 DT este recomandat pentru realizarea și repararea conexiunilor din:

• autoturisme;
• vehicule comerciale;
• camioane;
• autobuze;
• utilaje agricole;
• utilaje de construcții;
• vehicule speciale;
• vehicule off-road;
• motociclete;
• instalații electrice auxiliare;
• remorci și semiremorci.

Poate fi utilizat pentru cablajele senzorilor, iluminării, unităților de comandă, motoarelor electrice, actuatoarelor și altor componente compatibile cu seriile DEUTSCH.

Aplicații industriale și agricole

Pe lângă domeniul auto, cleștele este potrivit pentru producția, repararea și mentenanța cablajelor din:

• automatizări industriale;
• echipamente de producție;
• utilaje agricole;
• mașini de construcții;
• generatoare;
• compresoare;
• echipamente hidraulice;
• instalații marine;
• echipamente forestiere;
• instalații mobile;
• sisteme de control și monitorizare.

Conexiunea trebuie realizată întotdeauna conform indicațiilor producătorului conectorului, cablului și echipamentului final.

Avantajele cleștelui Knipex 97 52 67 DT

• Proiectat special pentru contacte DEUTSCH de la TE Connectivity.
• Potrivit pentru contacte cilindrice prelucrate, tip pin și bucșă.
• Capacitate de sertizare între 0,35 și 3,0 mm².
• Compatibilitate AWG 22–12.
• Patru mandrine cu deplasare sincronă.
• Sertizare radială cu opt amprente 4/8-Indent.
• Deformare uniformă a zonei de sertizare.
• Selector cu opt poziții pentru reglarea adâncimii.
• Setările sunt clar vizibile pe clește.
• Locator universal pentru diferite lungimi de contact.
• Poziționare precisă și repetabilă.
• Mecanism integrat cu finalizare forțată.
• Deblocare de urgență.
• Calitate constantă în lucrările repetitive.
• Efort manual redus prin transmisia cu pârghie.
• Deschidere optimizată a mânerelor.
• Mânere ergonomice multicomponent.
• Lungime de 230 mm.
• Compatibil cu numeroase serii de conectori DEUTSCH.
• Posibilitate de verificare cu calibre Go/NoGo opționale.
• Recomandat pentru utilizare profesională.
• Fabricat în Germania.

Compatibilitate cu seriile DEUTSCH

Knipex 97 52 67 DT este compatibil cu contactele prelucrate utilizate în următoarele serii de carcase și conectori:

• DEUTSCH AEC;
• DEUTSCH DRB;
• DEUTSCH DRC;
• DEUTSCH DT;
• DEUTSCH DTHD;
• DEUTSCH DTM;
• DEUTSCH DTP;
• DEUTSCH DTV;
• DEUTSCH HD10;
• DEUTSCH HD30;
• DEUTSCH HDP20;
• DEUTSCH STRIKE;
• DEUTSCH Jiffy Splice.

Compatibilitatea finală trebuie verificată în funcție de codul exact al contactului, secțiunea conductorului și tabelul de reglaj.

Cum se utilizează cleștele Knipex 97 52 67 DT?

Pentru realizarea unei sertizări corecte se recomandă următoarea succesiune generală:

1. Se identifică secțiunea conductorului și codul contactului DEUTSCH.
2. Se consultă tabelul de reglaj corespunzător.
3. Se setează selectorul la poziția recomandată.
4. Se reglează locatorul în funcție de lungimea contactului.
5. Se dezizolează conductorul la lungimea indicată de producătorul contactului.
6. Se introduce conductorul în contact până la poziția corectă.
7. Se așază contactul în locator.
8. Se acționează mânerele până la finalizarea completă a ciclului.
9. Se verifică vizual sertizarea.
10. Se efectuează, dacă procedura o impune, o verificare mecanică sau dimensională.

Lungimea de dezizolare, poziția selectorului și dimensiunea contactului trebuie stabilite conform documentației tehnice aplicabile.

De ce este importantă o sertizare corectă?

O conexiune sertizată incorect poate cauza:

• rezistență electrică ridicată;
• încălzirea contactului;
• căderi de tensiune;
• întreruperi intermitente;
• pătrunderea conductorului insuficient în contact;
• desprinderea conductorului;
• defectarea echipamentului;
• funcționare instabilă în prezența vibrațiilor.

Utilizarea unui clește dedicat, a contactului corect și a poziției corespunzătoare a selectorului contribuie la realizarea unei conexiuni stabile și reproductibile.

Întreținerea cleștelui de sertizare

Pentru păstrarea preciziei și a duratei de utilizare se recomandă:

• menținerea mandrinelor curate;
• evitarea sertizării materialelor incompatibile;
• depozitarea cleștelui într-un loc uscat;
• protejarea împotriva loviturilor;
• verificarea periodică a mecanismului;
• verificarea calibrării conform procedurilor atelierului;
• utilizarea calibrelor Go/NoGo atunci când este necesar;
• evitarea modificării șuruburilor de reglaj fără procedura corespunzătoare.

Cleștele nu trebuie utilizat pentru tăiere, îndoire, presare sau sertizarea altor terminale decât cele pentru care a fost proiectat.

Specificații tehnice Knipex 97 52 67 DT

• Marcă: Knipex
• Model: 97 52 67 DT
• Denumire: clește de sertizare cu patru mandrine pentru contacte DEUTSCH
• Tip contacte: contacte cilindrice prelucrate, pin și bucșă
• Producător contacte compatibile: TE Connectivity
• Capacitate de sertizare: 0,35–3,0 mm²
• Capacitate AWG: AWG 22–12
• Tip sertizare: radială cu patru mandrine
• Număr amprente: 8
• Geometrie sertizare: 4/8-Indent
• Număr poziții selector: 8
• Locator universal: da
• Finalizare forțată a ciclului: da
• Deblocare de urgență: da
• Mânere: multicomponent
• Lungime: 230 mm
• Dimensiuni: 230 × 80 × 70 mm
• Greutate: 650 g
• Cod produs: 97 52 67 DT
• EAN: 4003773088820
• Calibru Go opțional: 97 59 67 1
• EAN calibru Go: 4003773088905
• Calibru NoGo opțional: 97 59 67 2
• EAN calibru NoGo: 4003773088912
• Țară de fabricație: Germania

De ce să alegi Knipex 97 52 67 DT?

Knipex 97 52 67 DT este o sculă profesională destinată tehnicienilor care lucrează cu contacte DEUTSCH prelucrate și au nevoie de sertizări precise, uniforme și repetabile.

Cele patru mandrine sincronizate formează opt amprente distribuite simetric, iar selectorul cu opt poziții permite adaptarea adâncimii de sertizare la dimensiunea contactului.

Locatorul universal simplifică poziționarea contactelor cu lungimi diferite, în timp ce mecanismul cu finalizare forțată reduce riscul unei sertizări incomplete.

Prin domeniul de lucru de 0,35–3,0 mm², compatibilitatea cu numeroase serii DEUTSCH și posibilitatea verificării calibrării cu calibre Go/NoGo, cleștele este potrivit pentru service-uri auto, producători de cablaje, ateliere de mentenanță și aplicații industriale profesionale.
