Ventilator centrifugal industrial, de presiune mare, Trotec, tip TFV600EX (fara cadru)

.

Ventilator centrifugal industrial, de presiune mare, Trotec, tip TFV600EX (fara cadru)

Cod: TC-1510002042



Ventilator centrifugal industrial, de presiune mare, Trotec, tip TFV600EX (fara cadru) TROTEC

Trotec GmbH, Heinsberg, Germany

Pret de lista: 97.258,57 LEI

Pret fara TVA: 80.378,98 LEI

Descriere

Aerisirea corecta e importanta nu doar pentru o clima de lucru placuta, ci in multe domenii este absolut necesara, din motive de protectia muncii si datorita prescriptiilor impuse de autoritati.

Prin ventilarea si aerisirea incaperilor vor fi evacuate substantele nocive precum vaporii de vopsele si lac, fumul de sudura, particulele de praf, monoxidul de carbon, oxidul de azot, dioxidul de carbon si aburii.

TFV 600 Ex este proiectat pentru o capacitate mare de transport in zone protejate Ex cu contrapresiune ridicata chiar si cu trasee lungi de transport, prin mai multe furtunuri de transport aerian interconectate.

Acest lucru face ca TFV 600 Ex sa fie ventilatorul transportor ideal pentru ventilatie in zonele de protectie Ex din clasa 2, de exemplu pentru curatarea rezervoarelor, in instalatii portuare, rafinarii, canale sau silozuri.

Chiar si la distante mari de furtune de 50 de metri cu mai multe coturi, acest puternic ventilator radial garanteaza un volum mare de aer, deoarece, spre deosebire de ventilatoarele axiale, TFV 600 Ex transporta aerul perpendicular pe axa rotorului, in conformitate cu principiul unei centrifuge, pe care aerul este presat spre exterior si comprimat intr-o forma elicoidala a carcasei.

Si pentru ca ventilatorul centrifugal, care este proiectat in conformitate cu directiva ATEX 2014/34 / UE, este integrat intr-o carcasa robusta din otel acoperita cu pulbere, cu o vopsea cu doua componente extrem de rezistenta. Dispozitiv de calitate, care este fabricat complet in Germania, nu-l deranjeaza utilizarea sa in medii agresive. Carcasa este disponibila optional in toate tipurile de otel necesare.

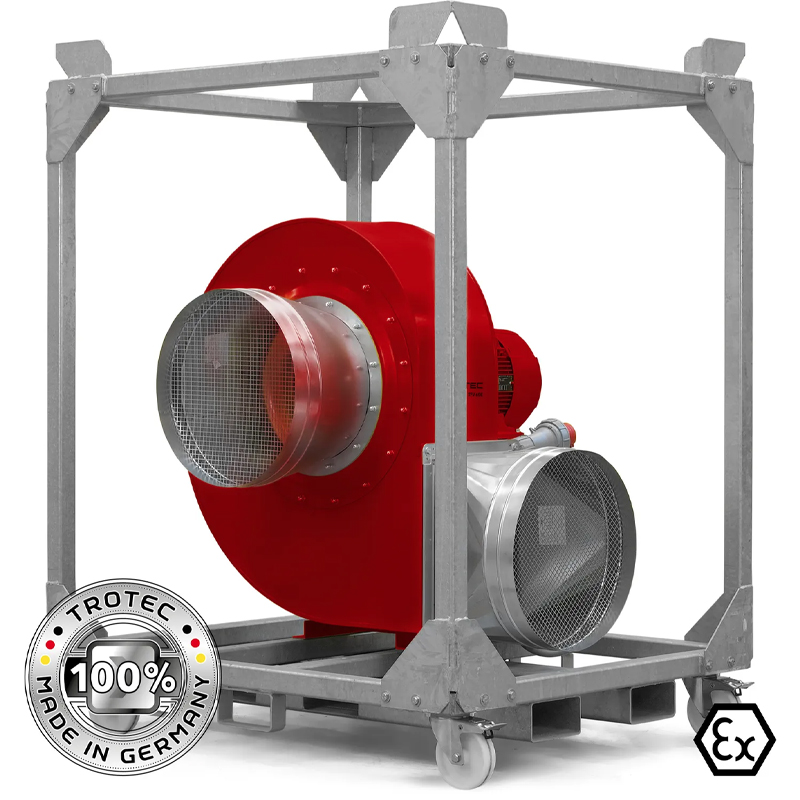

In plus fata de versiunea standard fara cadru, TFV 600 Ex este disponibil optional, asa cum se arata in imagine, incluzand un cadru suplimentar din otel zincat cu role robuste de transport, fante pentru stivuitoare si colturi de ridicare pentru macarale. Cadrul de transport nu numai ca va ofera o mobilitate maxima pentru utilizare in locatii care se schimba frecvent, dar poate fi de asemenea stivuit de doua ori, pentru a economisi spatiu in timpul transportului sau depozitarii.

Intrerupatoarele, cablurile si mufele de la TFV 600 Ex sunt aprobate pentru utilizare acolo unde exista riscul de explozie. Pentru extensiile de conectare pot fi furnizate racorduri de cuplare adecvate care sunt aprobate pentru utilizare in zonele 1, 2, 21 si 22.

Este de asemenea disponibila optional pentru TFV 600 Ex, o combinatie de protectie sub forma de stea-delta de 18,5 kW pentru zona EX 22, 400 V, AC3, IP 55

Avantaje practice ale ventilatorului TFV 600 Ex:
  • Dezvoltare, design, constructie:100 % Trotec
  • Grupa de protectie Ex II, Categorie 3G, Clasa de temperatura 4
  • Agregat robust de calitate „made in Germany“ cu debit mare de transport
  • Versiune etansa contra stropirii cu apa (IP55)
  • Motorul ventilatorului se situeaza in afara curentului principal de aer
  • Poate fi conectat atat la canalul de exhaustare cat si la cel de expulzare
  • Domenii caracteristice stabile si presiune ridicata continua
  • Optional poate fi achizitionat si pentru grupa de protectie Ex II, categorie 2G (Zona 1), categorie 2D (Zona 21) si categorie 3D (Zona 2)

Date tehnice:

  • Debit aer liber suflant max.: 16.000 m³/h
  • Debit de aer la 4000 Pa: 10.000 m³/h
  • Circuit aer: suflant / aspirant
  • Viteza aerului la iesire: 21 m/s (75,6 km/h)
  • Trepte suflanta: 1

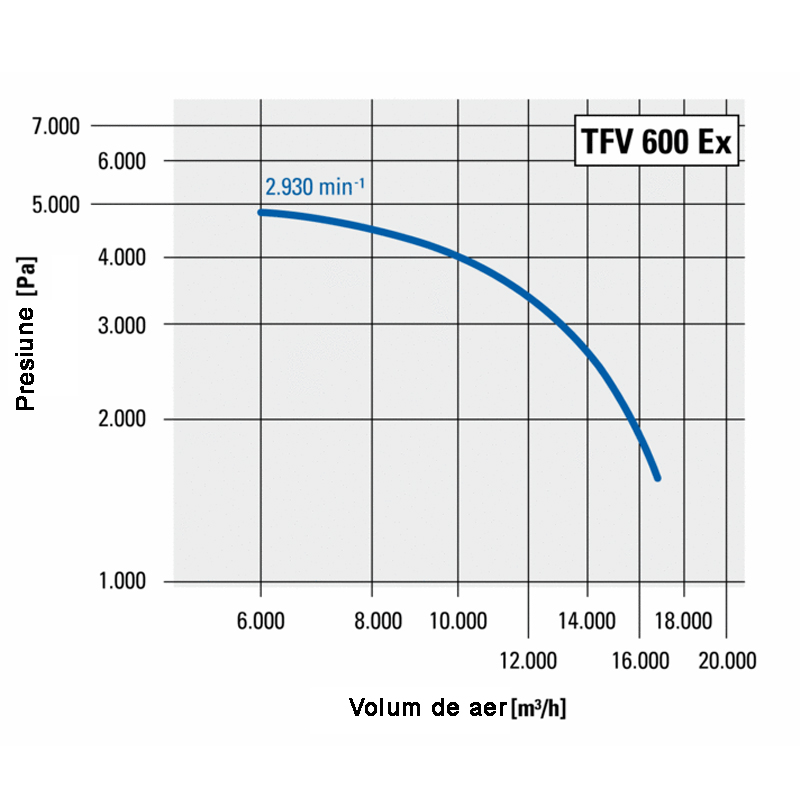

  • Presiune aer max.: 4900 Pa
  • Temperatura aerului la intrare max.: 80 °C
  • Conditii de mediu: -20 °C pana la +40 °C
  • Tipul de protectie: IP55
  • Tensiune: 400 V
  • Frecventa: 50 Hz
  • Consum de putere max.: 18,5 kW
  • Siguranta recomandata: 50 A
  • Curent nominal: 39 A
  • Racord electric / tipul de stecher: CEE 63 A
  • Stut furtun aspirare / suflare: 600 mm / 450 mm
  • Nivel sonor (1 m distanta): 84 dB (A)
  • Tipul carcasei: otel, acoperit prin pulverizare
  • Dimensiuni L x l x H: 1305 x 1250 x 1800 mm
  • Greutate: 233 kg
  • Clasa de protectie: II 3G, T4
  • Zona ATEX: 2

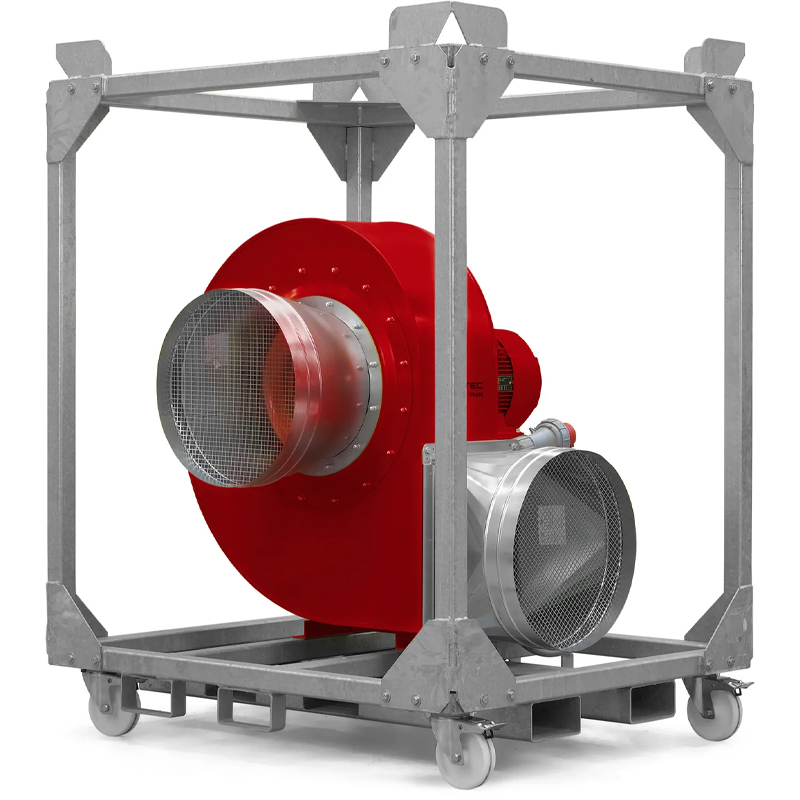

In imagine: TFV 600 montat in rame. Acestea nu sunt incluse in livrarea standard, pot fi livrate la cerere!

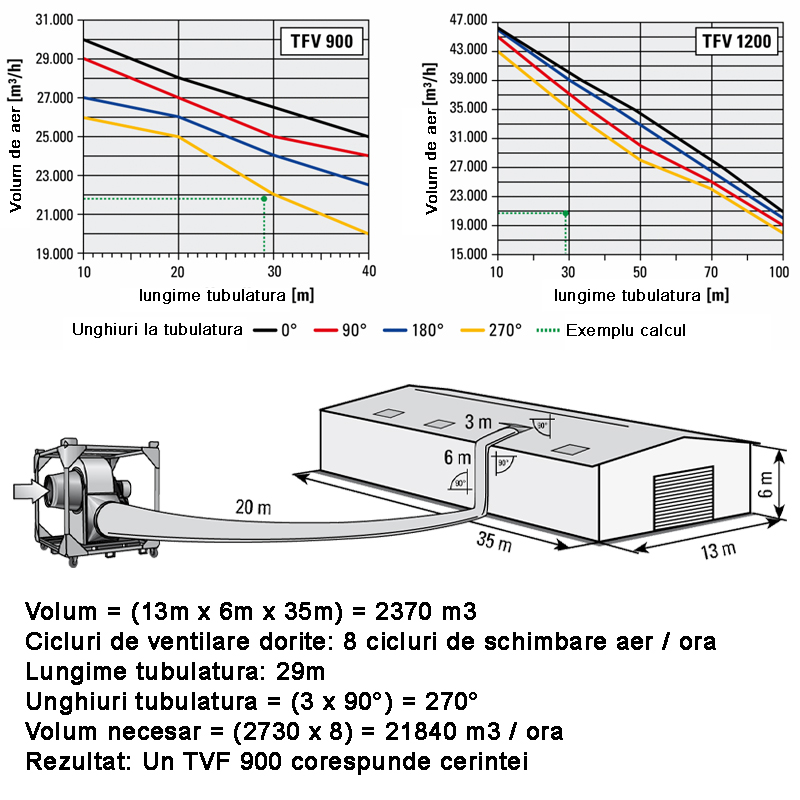

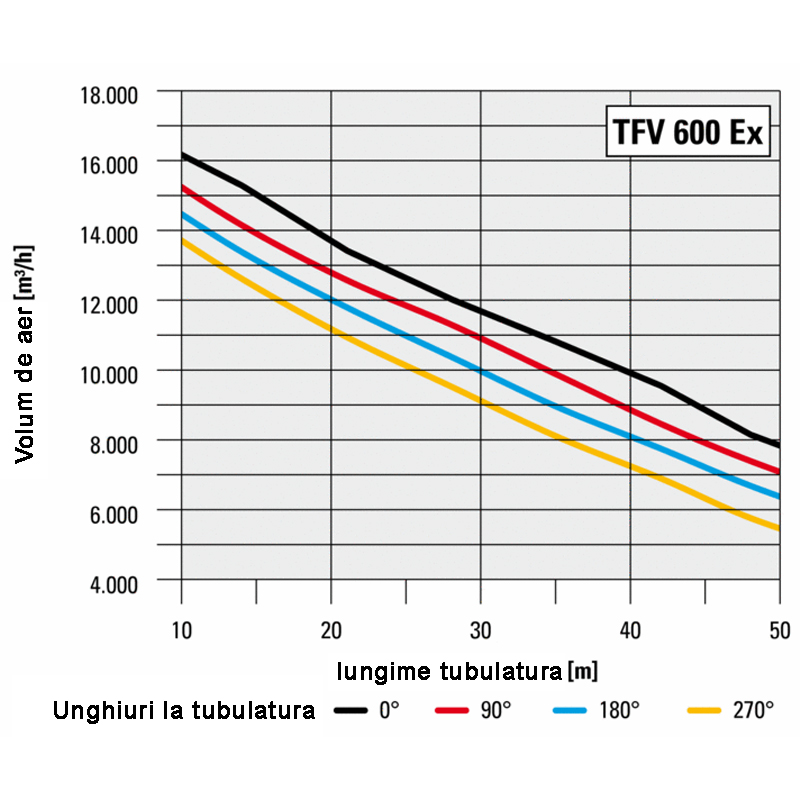

Pentru a calcula aparatul necesar in functie de volum, lungime tubulatura, unghiuri tubulatura consultati imaginea suplimentara cu exemplu de calcul.

Prin protectie la explozie se intelege protectia in ce priveste aparitia exploziilor si efectele acestora. Ea serveste protejarii contra daunelor provocate prin instalatii, produse tehnice etc. Protectia la explozie cuprinde prevederile legale precum directivele ATEX ale Uniunii Europene.

Specificatii

Debit de aer (max): 16000 m³/h
Putere: 18500 W
Alimentare: 380V
Numar viteze: 1
Presiune aer: 4000 Pa
Tip ventilator: Centrifugal
Diametru ventilator: 45 cm
Diametru admisie Ø: 600 mm
Grad de protectie: IP55; ATEX 2; II3G; T4
Dimensiuni (L x l x H): 1305 x 1250 x 1170 mm
Greutate: 233 kg
Tip: De presiune mare (centrifugal)

Cod comanda: TC-1510002042
