Ventilator centrifugal industrial, de presiune mare, Trotec, tip TFV300EX (fara cadru)

.

Ventilator centrifugal industrial, de presiune mare, Trotec, tip TFV300EX (fara cadru)

Cod: TC-1510002032



Ventilator centrifugal industrial, de presiune mare, Trotec, tip TFV300EX (fara cadru) TROTEC

Trotec GmbH, Heinsberg, Germany

Pret de lista: 56.221,27 LEI

Pret fara TVA: 46.463,86 LEI

Descriere

Aerisirea corecta e importanta nu doar pentru o clima de lucru placuta, ci in multe domenii este absolut necesara, din motive de protectia muncii si datorita prescriptiilor impuse de autoritati.

Prin ventilarea si aerisirea incaperilor vor fi evacuate substantele nocive precum vaporii de vopsele si lac, fumul de sudura, particulele de praf, monoxidul de carbon, oxidul de azot, dioxidul de carbon si aburii.

Datorita capacitatii sale mari de livrare a aerului cu presiune ridicata, TFV 300 Ex este potrivit pentru o gama larga de aplicatii de ventilatie in zonele de protectie Ex din clasa 2, de exemplu pentru curatarea rezervoarelor, in instalatii portuare, rafinarii, canale sau silozuri.

Mediile agresive nu afecteaza acest dispozitiv de calitate, deoarece ventilatorul centrifugal, proiectat in conformitate cu directiva ATEX 2014/34 / UE, este integrat intr-o carcasa robusta din otel acoperita cu pulbere, cu o vopsea bicomponenta extrem de rezistenta. Toate tipurile dorite de otel sunt disponibile optional.

Chiar si la rute lungi de transport aerian, cu mai multe coturi si distante de furtun de 40 de metri, TFV 300 Ex impresioneaza prin capacitatea sa ridicata de transport aerian. Spre deosebire de ventilatoarele axiale, acest puternic ventilator radial transporta aerul perpendicular pe axa rotorului, conform principiului unei centrifuge, in care aerul este presat in exterior si comprimat intr-o forma elicoidala a carcasei.

Intrerupatoarele, cablurile si mufele TFV 300 Ex sunt aprobate pentru utilizare acolo unde exista riscul de explozie. Racordurile de prelungire de cuplare adecvate care sunt aprobate pentru utilizare in zonele 1, 2, 21 si 22 pot fi, de asemenea, furnizate pentru extensiile de conectare.

In plus fata de versiunea standard fara cadru, putem livra si TFV 300 Ex asa cum se arata in imagine, inclusiv un cadru suplimentar din otel zincat si cu role robuste de transport, care va ofera o mobilitate maxima si este ideal pentru utilizare in locatii care se schimba frecvent.

Avantaje practice ale ventilatorului TFV 300 Ex:
  • Dezvoltare, design, constructie:100 % Trotec
  • Grupa de protectie Ex II, Categorie 3G, Clasa de temperatura 4
  • Agregat robust de calitate „made in Germany“ cu debit mare de transport
  • Versiune etansa contra stropirii cu apa (IP55)
  • Motorul ventilatorului se situeaza in afara curentului principal de aer
  • Poate fi conectat atat la canalul de exhaustare cat si la cel de expulzare
  • Domenii caracteristice stabile si presiune ridicata continua
  • Optional poate fi achizitionat si pentru grupa de protectie Ex II, categorie 2G (Zona 1), categorie 2D (Zona 21) si categorie 3D (Zona 2)
Cateva date tehnice ale ventilatorului TFV 300 Ex:
  • Debit aer liber suflant: 7.000 m³/h
  • Viteza aerului la iesire: 27 m/s (97,2 km/h)
  • Trepte: 1
  • Presiune aer max.*: 1.900 Pa
  • Temperatura aerului la intrare max.: 80 °C
  • Conditii de mediu: -20 °C pana la 40 °C
  • Tensiune de alimentare: 400 V / 50 Hz (8,6 A)
  • Conector: CEE 16 A
  • Consum de putere: 4 kW
  • Stut aspirare: accesoriu (ø 300 mm)
  • Stut distributie: standard (ø 450 mm)
  • Nivel sonor (distanta 1,5 m): 77 dB (A)
  • Carcasa: otel, lac 2K
  • Dimensiuni (cu rame): 1085 x 810 x 1214mm
  • Greutate: 150 kg
  • Clasa de protectie: II3G, T4
  • Zona ATEX    2
*la 20 °C, 500 m peste NN

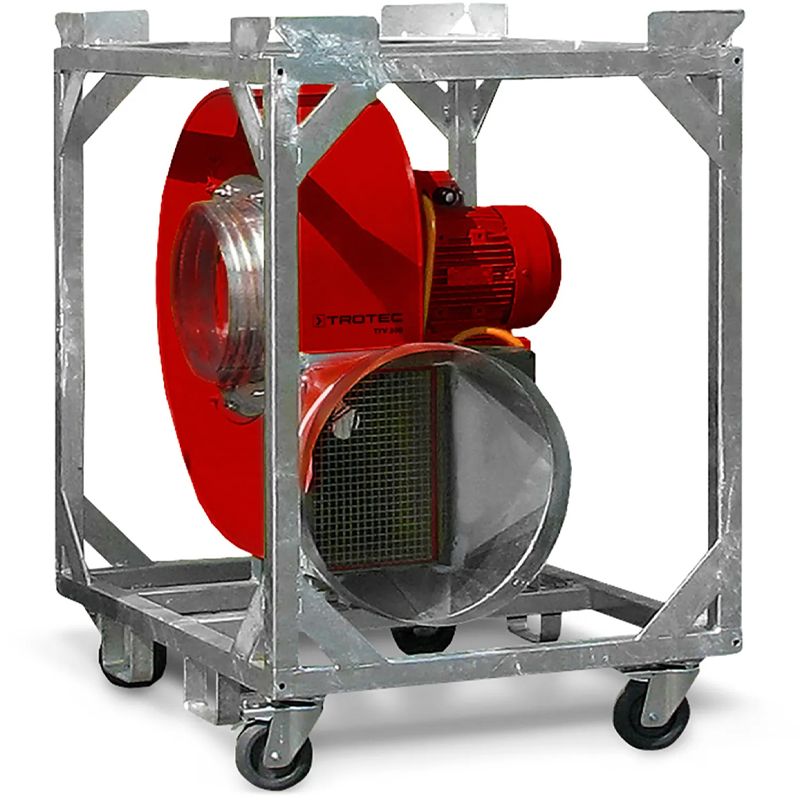

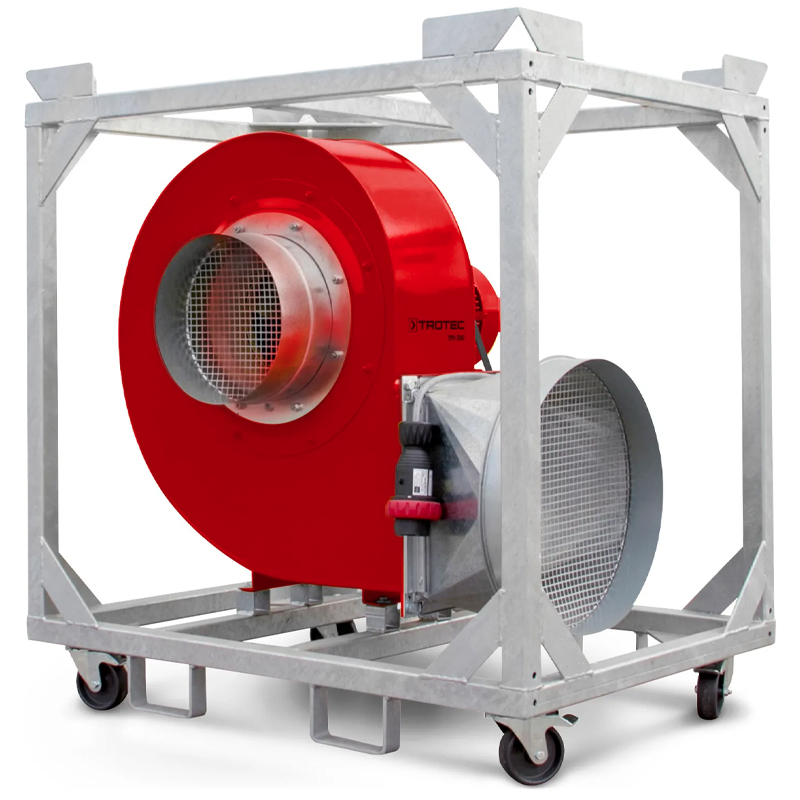

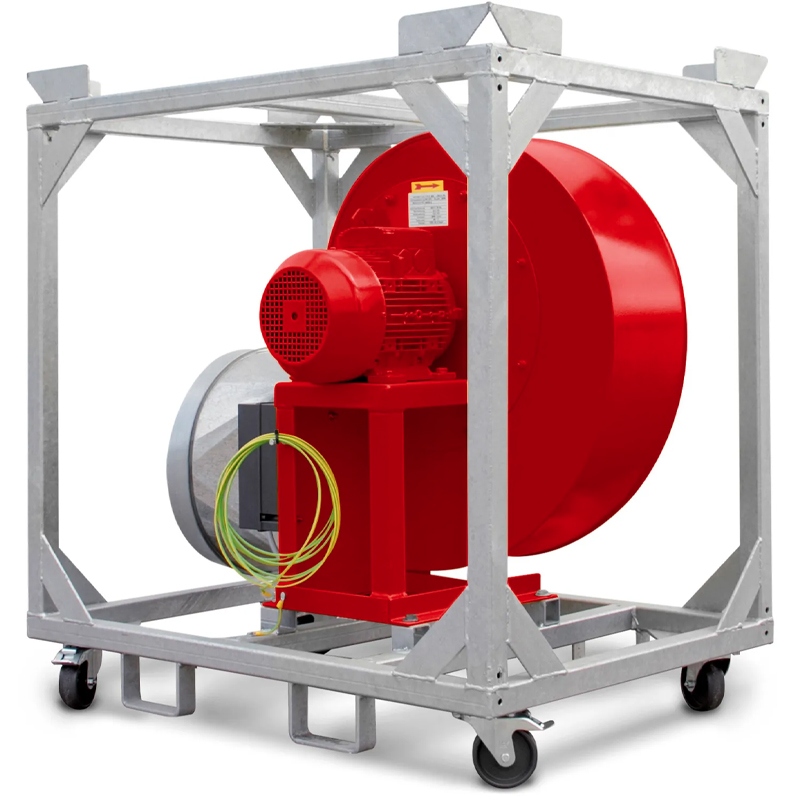

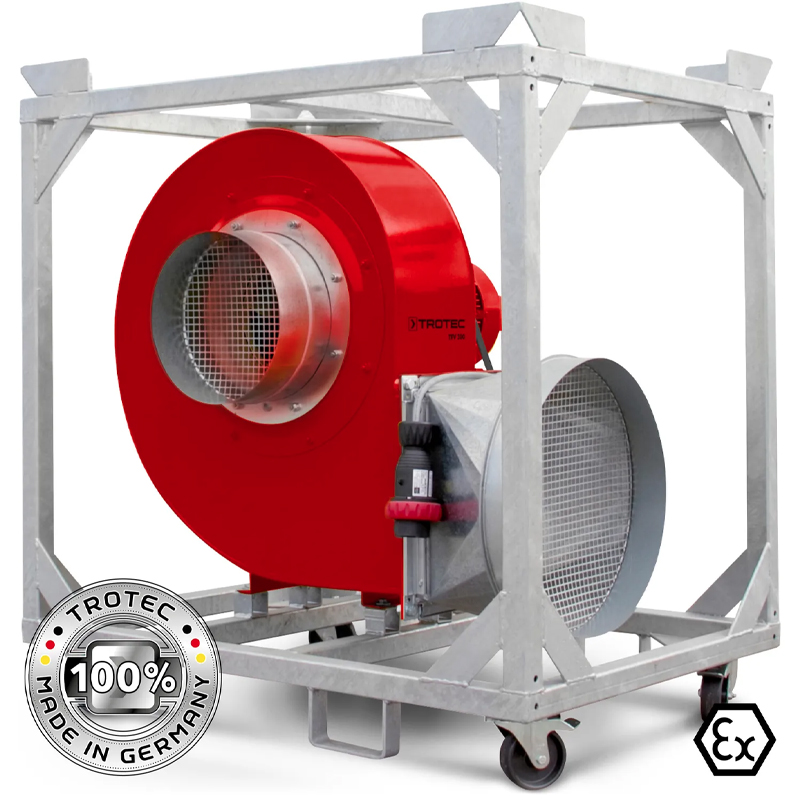

In imagine: TFV 300 EX montat in rame. Acestea nu sunt incluse in livrarea standard, pot fi livrate la cerere!

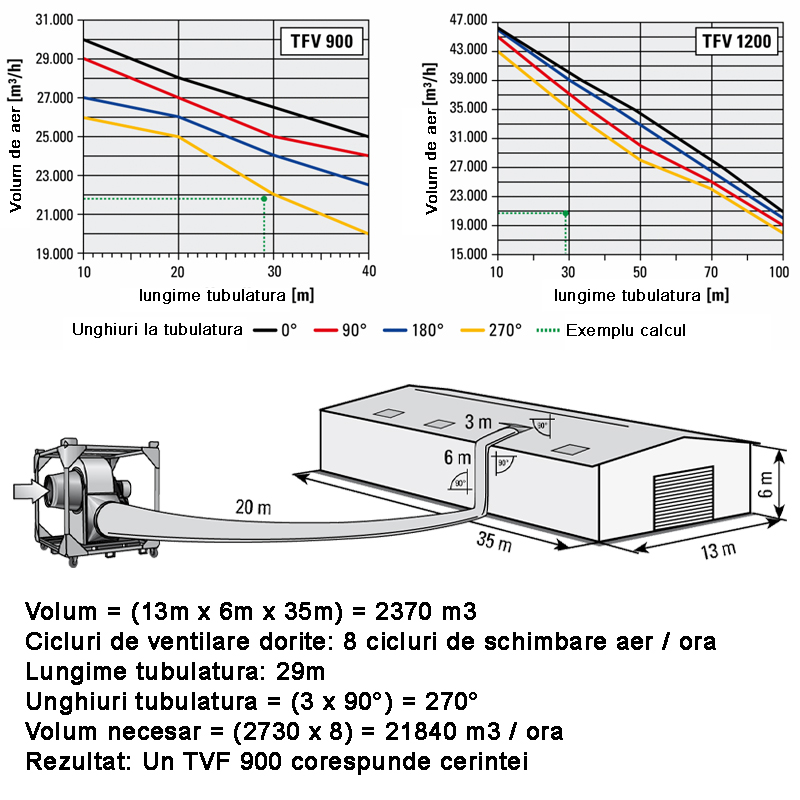

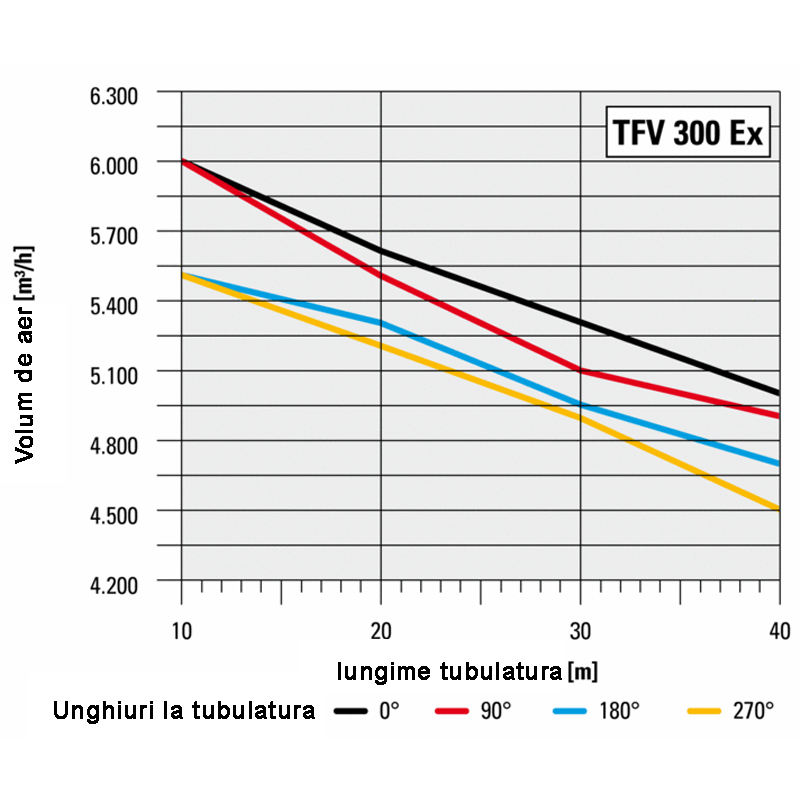

Pentru a calcula aparatul necesar in functie de volum, lungime tubulatura, unghiuri tubulatura consultati imaginea suplimentara cu exemplu de calcul.

Prin protectie la explozie se intelege protectia in ce priveste aparitia exploziilor si efectele acestora. Ea serveste protejarii contra daunelor provocate prin instalatii, produse tehnice etc. Protectia la explozie cuprinde prevederile legale precum directivele ATEX ale Uniunii Europene.

Specificatii

Debit de aer (max): 7000 m³/h
Putere: 4000 W
Alimentare: 380V
Numar viteze: 1
Presiune: 2800 Pa
Tip ventilator: Centrifugal
Gura evacuare: 450 mm
Diametru admisie Ø: 300 mm
Grad de protectie: IP55; ATEX 2; II3G; T4
Dimensiuni (L x l x H): 1000 x 700 x 830 mm
Greutate: 150 kg

Cod comanda: TC-1510002032
