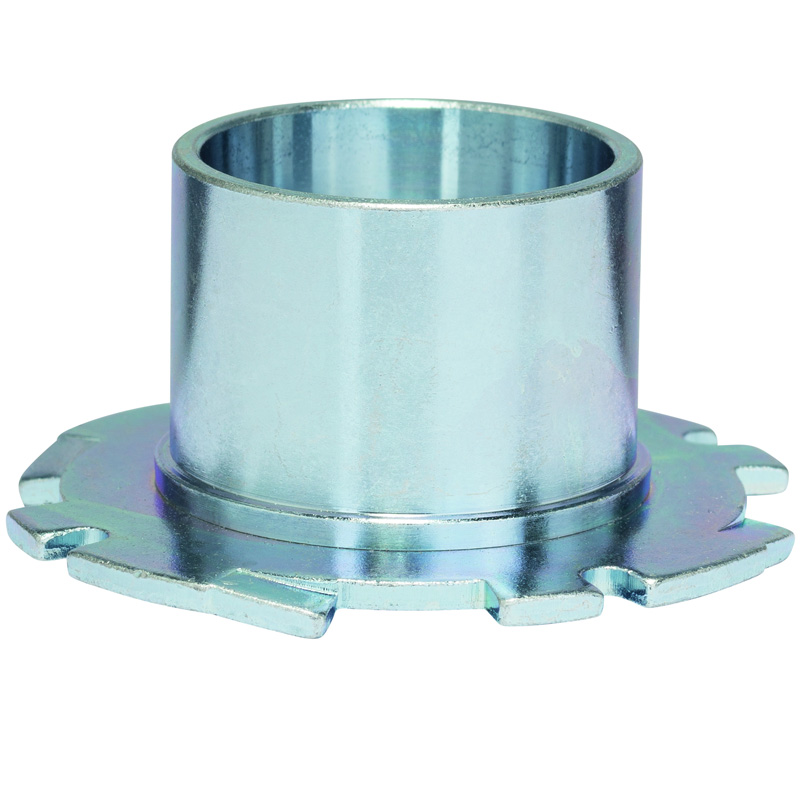

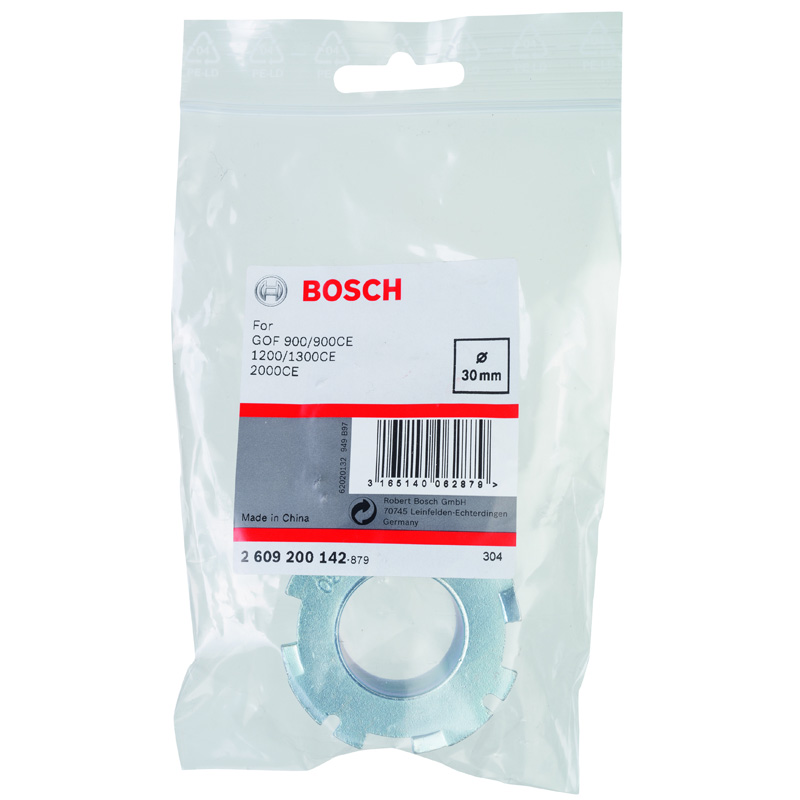

BOSCH 2609200142 este un inel de copiere cu diametrul de 30 mm, conceput pentru utilizarea cu mașini de frezat Bosch compatibile. Accesoriul permite ghidarea precisă a mașinii de frezat pe conturul unui șablon, facilitând reproducerea fidelă a formelor și contururilor pe piesa de prelucrat.

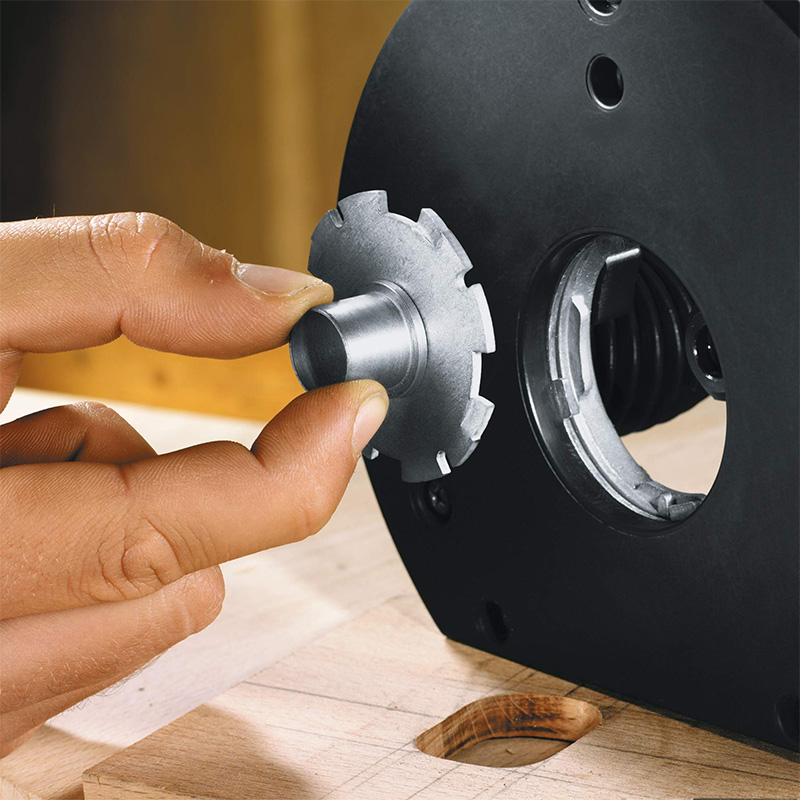

Datorită sistemului de fixare rapidă tip baionetă, inelul poate fi montat și demontat rapid, fără utilizarea unor scule suplimentare. Este o soluție practică pentru lucrări de frezare care necesită repetabilitate, precizie și respectarea exactă a unui șablon.

Pentru ce se folosește inelul de copiere BOSCH 2609200142?

Inelul de copiere este utilizat atunci când frezarea trebuie realizată după un șablon. În timpul lucrului, inelul se sprijină și se deplasează de-a lungul conturului șablonului, menținând freza la o distanță constantă față de acesta.
Astfel, forma șablonului poate fi transferată controlat pe materialul prelucrat.

Este recomandat în special pentru:

• realizarea repetitivă a unor forme identice;
• frezarea după șabloane din lemn, MDF, placaj sau alte materiale adecvate;
• copierea unor contururi și forme;
• realizarea unor locașuri sau decupaje cu geometrie controlată;
• lucrări de tâmplărie și mobilier;
• prelucrarea repetitivă a mai multor piese după aceeași geometrie;
• proiecte DIY și aplicații profesionale de frezare

Cum funcționează?

Principiul este simplu: inelul urmărește șablonul, iar freza prelucrează materialul.

Diametrul de 30 mm al inelului determină poziția frezei față de marginea șablonului. Din acest motiv, dimensiunile șablonului și diametrul frezei trebuie luate în calcul înainte de prelucrare.
Pentru un șablon utilizat cu un inel de copiere, diferența dintre diametrul inelului și diametrul frezei trebuie compensată în proiectarea șablonului. În termeni practici, distanța radială dintre conturul șablonului și traiectoria frezei este:

(Ø inelului de copiere − Ø frezei) / 2

De exemplu, pentru un inel de copiere de 30 mm și o freză de 10 mm, diferența diametrală este de 20 mm, ceea ce înseamnă o diferență radială de 10 mm.
Acest aspect este esențial atunci când se dorește obținerea unei dimensiuni finale precise.

Cum se montează și se utilizează?

Important: înainte de prelucrarea piesei finale, este recomandată efectuarea unei probe pe o bucată de material similară. Acest lucru permite verificarea dimensiunilor, a poziționării șablonului și a compensării necesare între freză și inel.
